 BMW523i Mスポーツ プロセッサーシステムのインストール

JUGEMテーマ:車/バイク

皆さまこんばんは。
齊藤三段でございます。

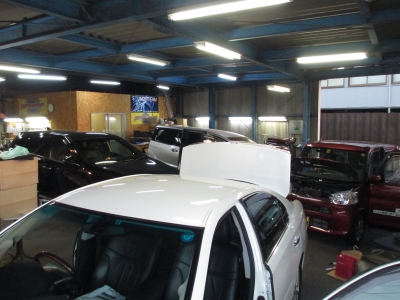

本日はこの写真から。

本日はピットが大変賑やかでした。
インストーラーの数と車の台数が合っていませんね。
身体がもう一つ欲しい今日この頃です。(極寒対応のヤツがいいです)

さて、本題のBMWです。

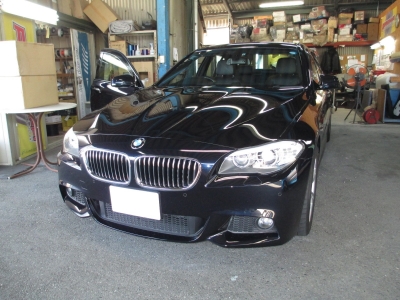

今回は現行のBMW5シリーズ F10にインストールしました
デジタルプロセッサーシステムをご紹介致します。


今回はMATCHのパワーアンプ内蔵デジタルプロセッサー「PP82−DSP」
を軸として、BMW純正のオーディオ・ナビゲーションシステムを高音質化します。

仕上がりのシステムです。

 ヘッドユニット   :BMW純正オーディオ・ナビゲーションシステム
 プロセッサー    :MATCH PP82−DSP
 ツィーター     :MOREL SUPREMO PICCOLO
 ミッドレンジ    :MOREL HYBRID MW4
 ウーファー     :フロントシート下純正をPP82DSPで駆動

それではインストレーションを。

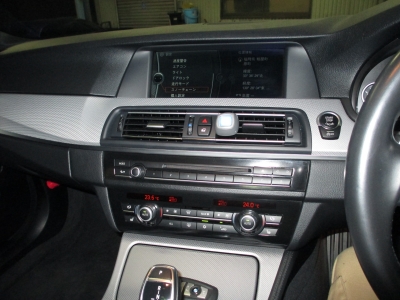

BMW純正のナビゲーションシステムです。
このシステムから音声信号を取り出して、「PP82−DSP」に入力します。

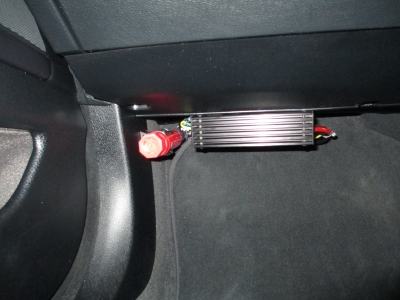

パワーアンプ内蔵デジタルプロセッサー「PP82−DSP」
助手席グローブボックス下に吊り下げ固定です。
電源はAWG8をトランクルームのバッテリーから配線しております。
BMWはアンダーカバーが頑丈ですのでこの様な固定も可能です。
フットライトとエアコンダクトをかわした位置に固定しております。

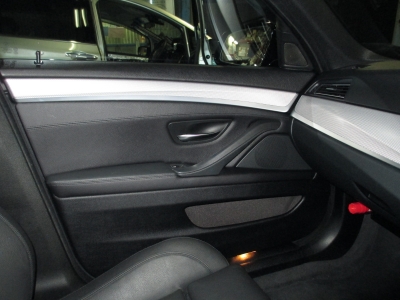

インナーバッフルですのでドアの外観は純正のままです。

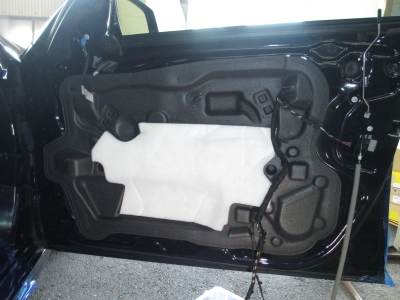

ドア内張りを取り外した状態です。

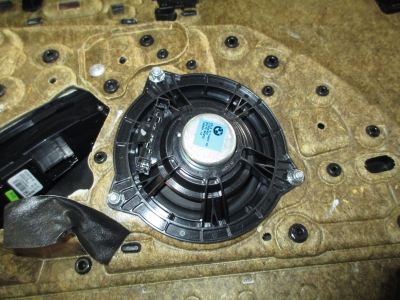

ドアスピーカーは内張り側に取り付けられています。

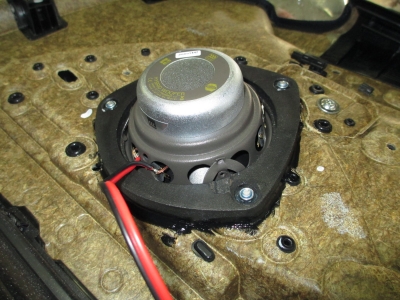

写真左が純正スピーカー、右がインナーバッフルを製作した交換後の「MOREL HYBRID MW4」です。
グリル側、ドア鉄板側共に寸法ギリギリで収まっています。
インナーバッフルの固定はフローティングマウントです。

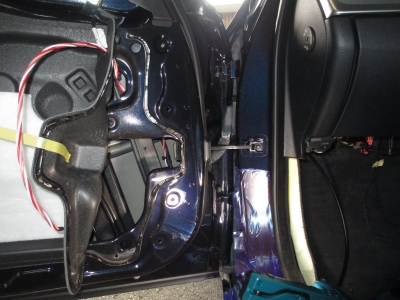

左ドア スピーカーケーブル通しの様子です。


ツィーターは「MOREL SUPREMO PICCOLO 供廚
Aピラーワンオフでインストールです。

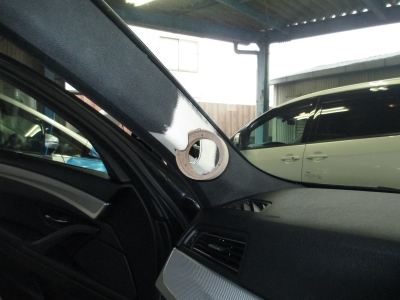

「Aピラーワンオフ」 型取りの様子です。
純正の表皮の密着度とプラスチックの配合(硬さと粘り)がすばらしいお車でした。

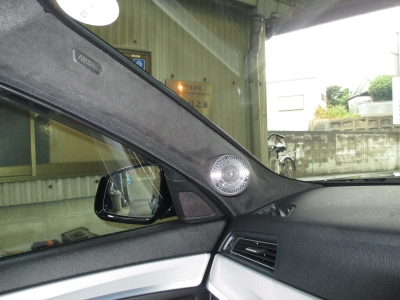

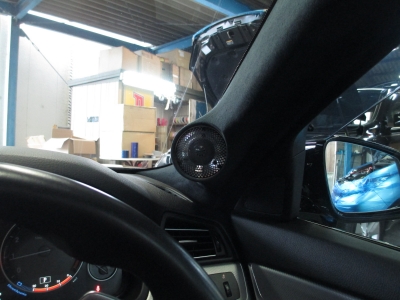

完成後の右ピラーです。

このお車はスピーカーが純正でマルチ駆動されているシステムでしたのでフルレンジの
音声信号を取り出す事ができませんでした。
プロセッサープランはこの様なシステムにおいても威力を発揮します。
是非ご検討くださいませ。


齊藤・三段
